配线架

配线架用于终端用户线或中继线,并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同,分为总配线架和中间配线架两大类。

详情介绍

配线架用于终端用户线或中继线,并能对它们进行调配连接的设备。配线架是管理子系统中最重要的组件,是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件,配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同,分为总配线架和中间配线架两大类。

总配线架主要功能有:①保安作用。对用户线碰高压或流过大电流均起保护作用;②配线。对任何用户均可选择局内的号码,不同局间的中继线可以选占局内的中继模块,以及根据专线的需要可以连通局间和相关用户线。

中间配线架 简称IDF,是连接电话交换机内部机间出入线的配线架。根据其设置地点可分为总配线架与交换设备的中间配线架和机间配线架两种。

IDF的结构也分为直列和横列两面,直列连接设备的出线,而横列连接设备的入线。直列和横列均装置接线排。改进型的接线排一面是绕线。另一面是焊线。IDF的功能主要是调配各级交换设备间的出入线,以便充分发挥各级交换设备的作用。

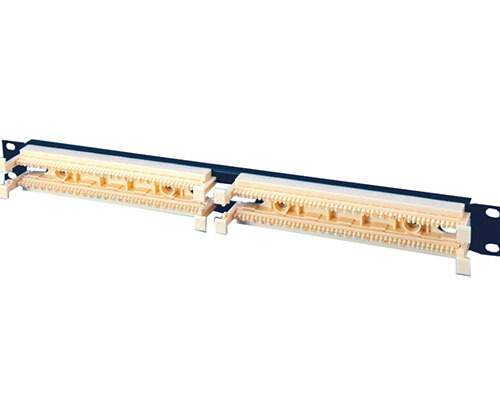

EX033100 (19"标准机柜用100对110配线架  1U  白色)

EX033200(19"标准机柜用200对110配线架  2U  白色)

特点:1、采用高耐腐塑料制造、高耐冲击力

         2、颜色稳定性好,十年不变色

         3、根据中国用户应用习惯,预先将110配线架组装成标准机柜模式,便于设计和应用

         4、高强度结构设计,保证牢固、可靠

         5、未添加对人体有害添加剂

材料:塑料:高强度耐候ABS

         背板:1.5mm冷轧钢板

参数:工作温度:-20℃到70℃

         湿     度:95%(非冷凝)

标准:1、符合中国国家标准要求,标准110配线架

         2、支持IEEE802.3af标准规定的数据终端电源规格

         3、获得中国国家第三方认证

         4、符合ROHS要求
